Duschtürgriff beidseitig 8060VA-200 hoch

Hier finden Sie weitere Details zu unserem runden Griff, dieser ist sowohl für eine Duschtür aber auch Schiebetür geeignet und ist in 2 Längen vorhanden. Der Stangengriff ist 200mm oder 300mm hoch und kann bei Glasdicken von 6, 8 und 10 mm verwendet werden. Für die Befestigung werden zwei 10mm Lochbohrungen mit einem Achsabstand 150mm benötigt.

zurück zur Übersicht
Duschtürgriff beidseitig 8060VA 200 hoch Technische Details

Variante 1

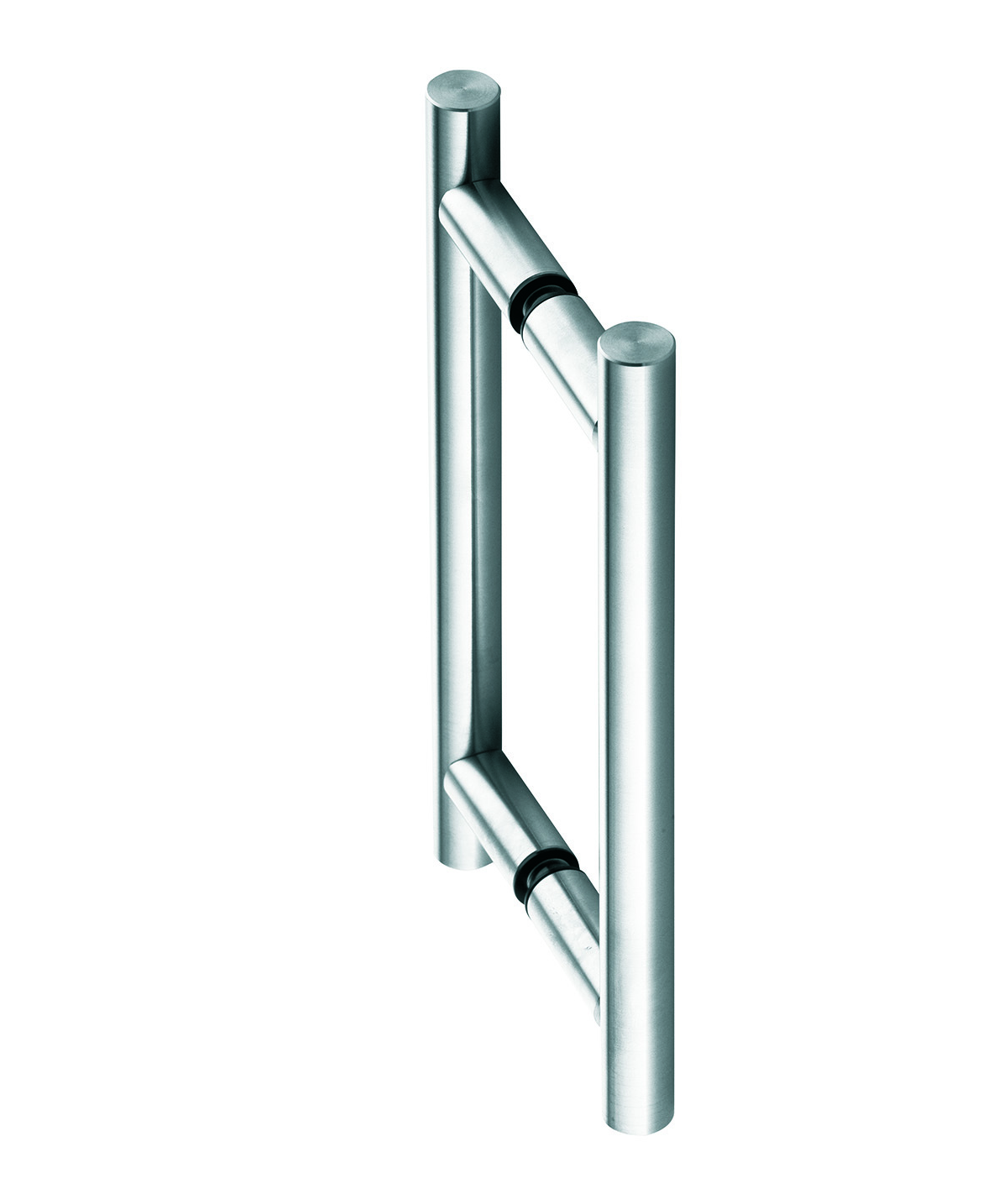

Duschtürgriff beidseitig 8060VA 200 mm hoch

Technische Details:

Glasdicke ESG 6, 8, 10 mm

Lochbohrung im Glas ø10 mm

Material:

Edelstahl

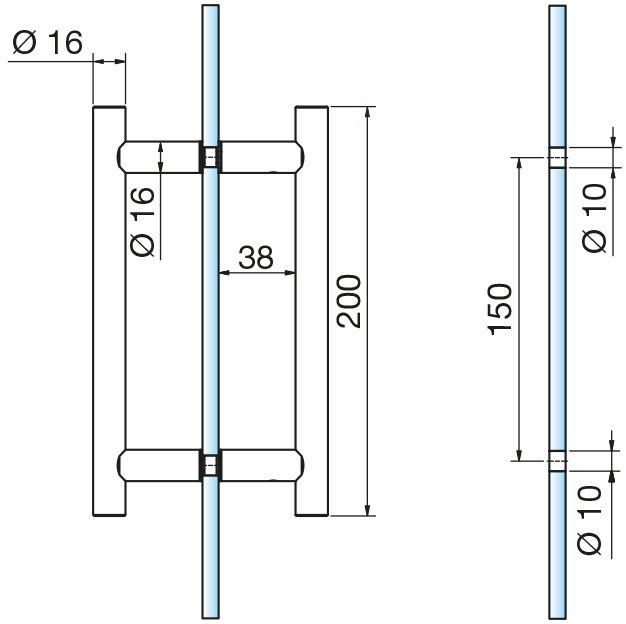

Duschtürgriff beidseitig 8060VA 200 hoch Technische Zeichnung

Duschtürgriff beidseitig 8060VA 200 hoch

Technische Zeichnung


Variante 2

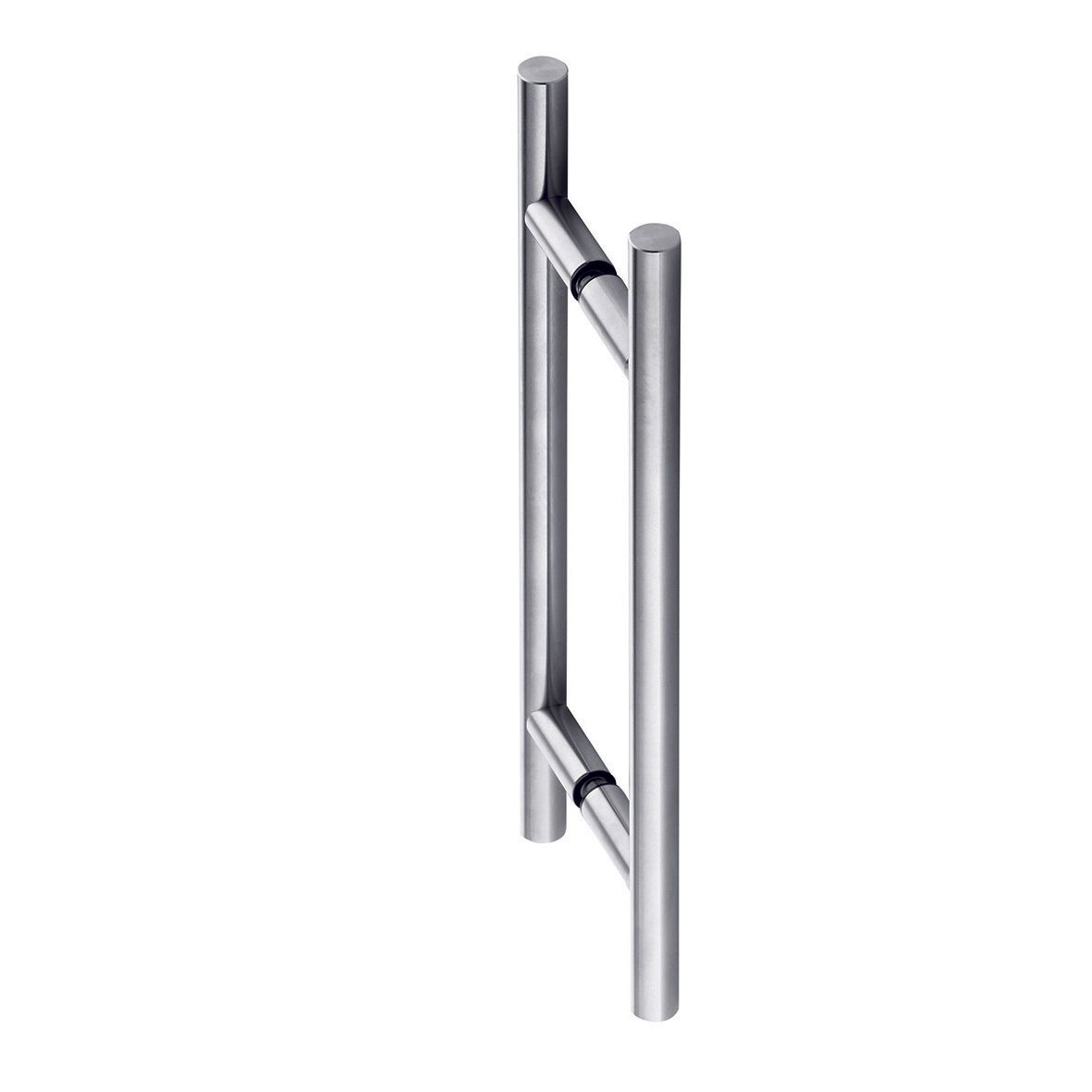

Duschtürgriff beidseitig 8060VA in 300 mm hoch

Technische Details:

Glasdicke ESG 6, 8, 10 mm

Lochbohrung im Glas ø10 mm

Material:

Edelstahl

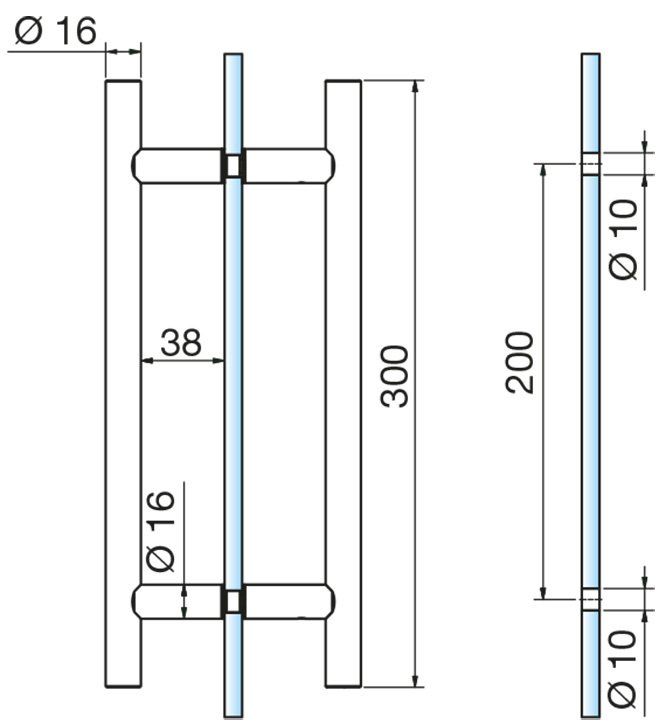

Duschtürgriff beidseitig 8060VA 300 hoch

Technische Zeichnung

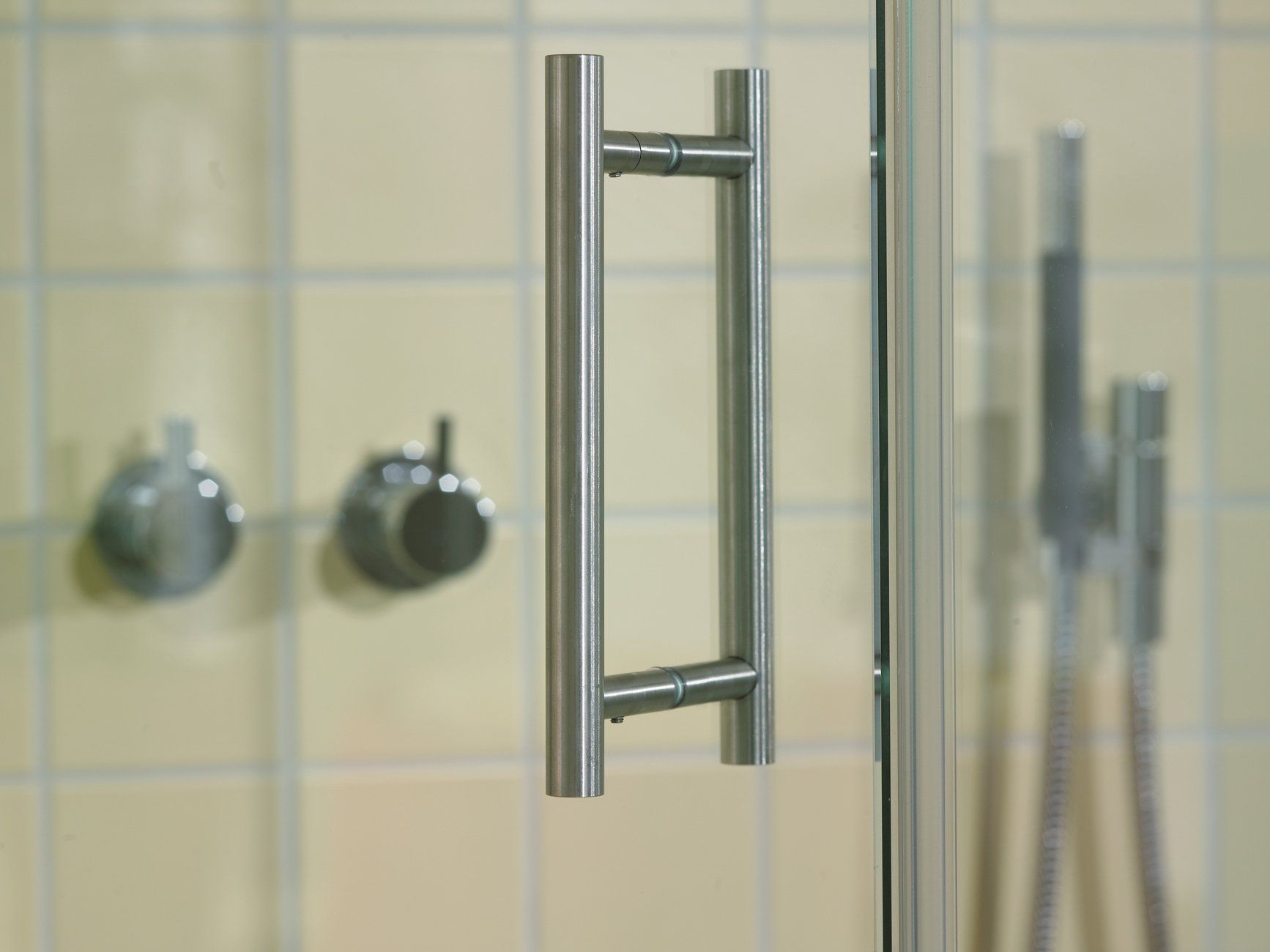

Duschtürgriff beidseitig 8060VA 200 hoch Anwendungsbild

Duschtürgriff beidseitig 8060VA 200 hoch - Anwendungsbild
